二、单波长掺铒光纤放大器的特点
高增益与低噪声定制化解决方案
三、单波长掺铒光纤放大器的应用领域
长途光通信
城域网与接入网
光传感与光测量
光纤激光系统
| 参数指标 | 单位 | 最小值 | 典型值 | 最大值 | 备注 | |
| 波长范围 | nm | 1530 | 1550 | 1565 | C-band | |
| 预放大器 EDFA-PA | 输入功率 | dBm | -45 | -30 | -25 | |
| 输出功率 | dBm | -10 | 10 | |||
| 增益系数 | dB | 35 | ||||
| 功率放大器EDFA-BA | 输入功率 | dBm | -6 | 3 | ||
| 输出功率 | dBm | 10 | 27 | 最大 27dBm；P 总=PASE+Psig | ||
| 噪声指数 | dB | 5.5 | ||||
| 增益平坦度 | dB | 3 | ||||
| 偏振相关增益 | dB | 0.5 | ||||
| 偏振模色散 | ps | 0.5 | ||||
| 输入/输出端隔离度 | dB | 40 | ||||
| 工作温度范围 | °C | -20 | 65 | |||
| 工作湿度范围 | % | 70 | ||||
| 尾纤接头类型 | FC/APC | |||||
| 尾纤类型 | SMF-28e 单模光纤 | |||||
| 供电方式 | DC 5V OR AC 220V | |||||
| 尺寸 | mm | 台式 260×285×115 | 模块 A : 90 × 70 × 15 模块 C：150 × 125 × 30 | |||
| 通信协议 | RS232 | 可选配功率监控和上位机软件 | ||||
| 工作模式 | ACC 自动电流控制 | |||||
| APC 自动功率控制 | ||||||
EDFA 基本类型
预放大器：Pre-Amplifier(PA)， 即前置放大器，用于-40 ~ -25 dBm 范围内的微小光信号的放大，典型增益 35 dB；
功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范围内的光信号的功率提升，最大输出功率可达 27 dBm；

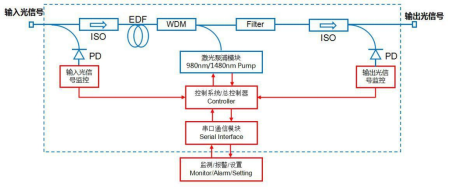

基本结构
尺寸图（模块/台式）
v88体育qcom光电单波长掺铒光纤放大器订货信息
| EDFA-PA | 增益大小(dB) | 工作波长 | 滤波器带宽 | 尾纤套管直径 | 尾纤长度 | 连接头形式 | 封装形式 |
| 25 | 00= 无滤波器 00= No filter C34=1550.12n C34=1550.12nmm （内置 ITU 波长滤波器） | N=无滤波器 N=No filter 04=0.4@0.5dB 08=0.8@0.5dB | 9-0.9mm 2-2mm | 0=法兰 1 =1m 2 =2m | 0=None 1=FC/APC 2=FC/PC | M=模块 B=台式 R=机架式 | |
| EDFA-BA-GF | 输出功率(dBm) | ||||||
| 15、20、23、26 |
