多功能光时域反射仪

v88体育qcom光电生产的多功能手持式光时域反射仪是新一代掌上型智能化光纤通信测量仪器，能显示光纤及光缆的损耗分布曲线图，测量光纤及光缆衰减系数、两点间损耗和接头损耗，测量光纤及光缆长度、两点间距离，确定光纤及光缆连接点、故障点和断点的位置。我们还新增了网线线序、光功率计、VFL、稳定光源和RJ11寻线功能。广泛应用域光纤通信系统的工程施工、维护测量及紧急抢修：光纤光缆的研制与生产测量等。
一、多功能光时域反射仪特性
手持式、重量轻、便于携带、坚固耐用
彩色LCD显示
数据可通过USB线上传输到PC
功能多、界面简洁、操作简单
视窗界面，中英文操作界面
电池电量指示及电池低电压自动关机功能
二、多功能光时域反射仪应用
测试光纤长度
测试光纤曲线上任意两点间距离
测试并显示曲线上任意两点间损耗
测试并显示曲线上连接点的链接损耗
测试反射损耗值
测试两事件点之间距离
测试两事件点之间损耗
测试两事件点之间平均损耗
测试波形存储
电池电量指示功能
三、多功能光时域反射仪规格参数

参数	单位	规格
中心波长	nm	1310/1550 ±20
适用光纤类型		单模
最小事件盲区		2m（单模）
动态范围	dB	15/16(6M-60KM):30/32DB(6M-110KM):35/36DB(6M130KM)
测量量程	Km	0.5、1、2、4、8、16、32、64
测量脉宽		3ns、5ns、10ns、30ns、50ns、80ns、160ns、320、500、1us、5us、10us
采样点数		64000
波形数据存储容量	条	1000
折射率设置范围		1.00000~1.99999
光缆修正系数范围		0.80000~1.0000
RJ45线序		测试网线线序，配合对线机一起使用
光功率计测量范围	dBm	+6dBm至-706dBm
VFL输出功率	mW	>10
稳定光源输出波长及功率		1310nm/1550nm，输出功率>-76dBm

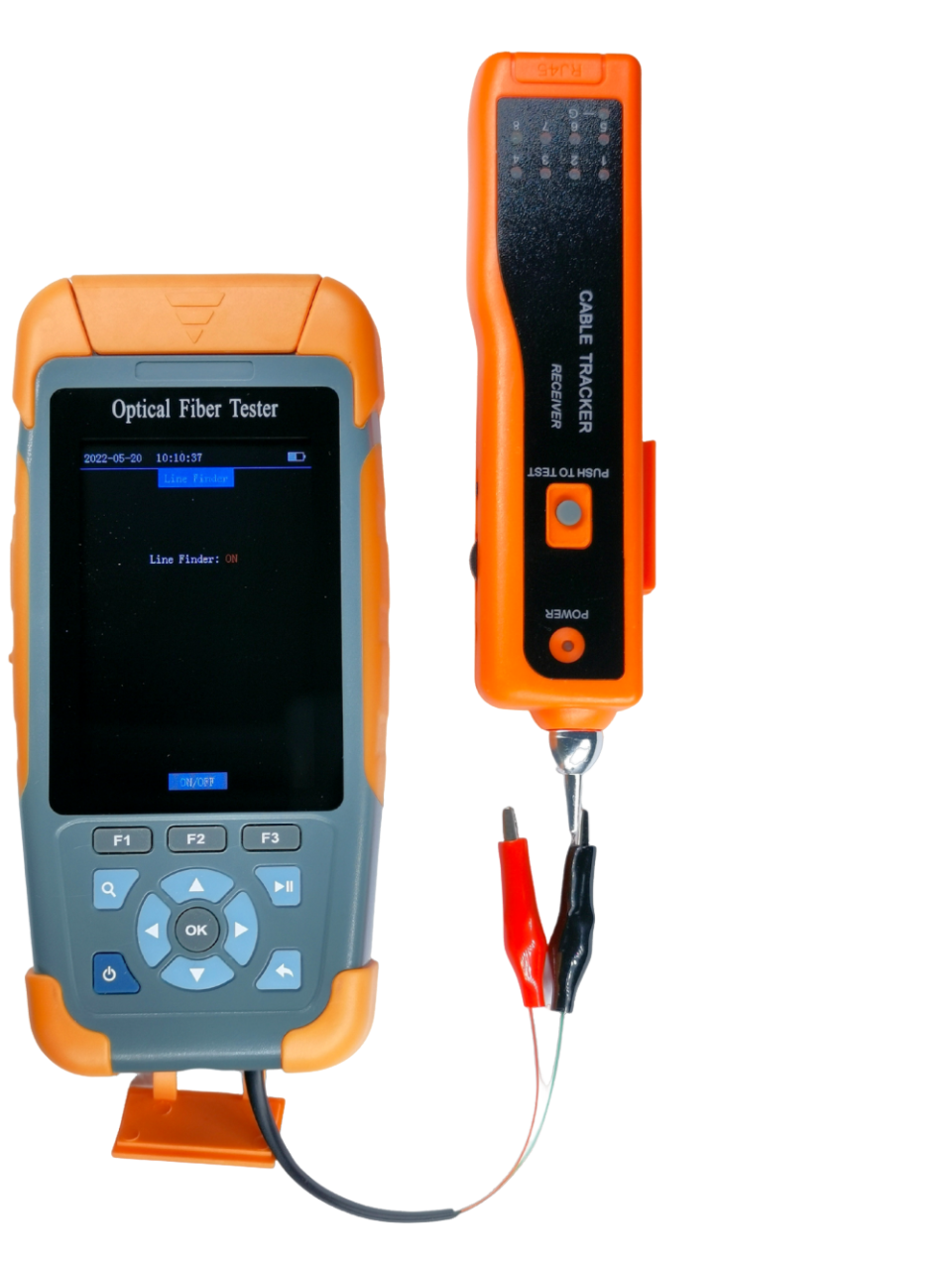

RJ11寻线		RJ11接口发射电信号，配合探测器一起使用
LCD显示		320*480、3.5寸彩色LCD
接口		Micro USB、TF卡
光输出接口		FC/PC
电源		AC/DC适配器：输入电压范围：100V~200V（1.5A），频率允许范围：50/60Hz 输出：直流5V/1A 内部锂电池：3.7V，4000mAh,电池工作时间：10小时（常温）
界面语言		简体中文/英文
环境适应性	℃	存储温度：-40℃-70℃
外型尺寸		173mmX82mmX36mm
重量		约400g
