一、射频微波光纤延迟线0.5GHz~18GHz的定义
射频微波光延迟线，顾名思义，是一种利用光学原理来实现微波信号延迟的装置。它通过将输入的射频（RF）信号转换为光信号，在光纤或其他光学介质中传输一定距离后再转换回射频信号，从而实现对信号的时间延迟。这一过程不仅保持了信号频谱的完整性，还通过光纤的物理长度精确控制了延迟时间的长短。
二、射频微波光纤延迟线0.5GHz~18GHz的优点
1、高带宽
2、抗电磁干扰
3、可选的不同光波长 1310nm/1490nm/1550nm
4、防浪涌电源保护，可靠的电源环境适应能力
5、自适应的温度补偿能力，控制光源稳定输出。
6、紧凑型小体积
7、适用于军工标准
三、射频微波光纤延迟线0.5GHz~18GHz的应用领域
1、雷达校验
2、无线电高度表校验
3、无线信号处理
4、电子对抗
5、雷达信号延迟
四、射频微波光纤延迟线0.5GHz~18GHz参数
| 参数名称 | 单位 | 指标值 |
| 工作波长 | nm | 1550±30 |
| 频率范围 | GHz | 0.5~18Ghz |
| 延迟时间范围 | 根据需要，范围可达10nS~300uS | |
| 延时步进 | time | 11/9/7bit程控式可选 |
| 延迟精度 | Ns | ≤5ns |
| 延迟距离切换速度 | ms | ＜100 |
| 通道串扰 | dB | ＞45dB |
| 回波损耗 | dB | ＞50dB |
| 最大光功率 | mW | 300 |
| 延迟准确性 | % | 0.05 |
| 插损 | dB | ＜8dB |
| 重复性 | dB | ＜0.2dB |
| 相位稳定性 | ° | ≤15（室温25℃，8小时内） |
| 大输入射频信号 | dBm | 10 |
| 群延迟抖动 | ps | <200 |
| 底噪 | dBm | <-100dBm@10KHz |
| 输入/输出阻抗 | Ohm | 50 |
| 相位噪声 | dBc | <-120@1MHz |
| 供电 | VDC | 5~12V |
| 功耗 | W | <20 |
| 激光器输出波长 | nm | 1310/1550 |
| 激光器输出功率 | dBm | >0dBm |
| 探测器工作波长 | nm | 1100~1650 |
| 射频连接头类型 | NA | SMA |
| 控制接口 | RS232 | |
| 环境参数 | ||
| 工作温度范围 | ℃ | -10 to 60 |

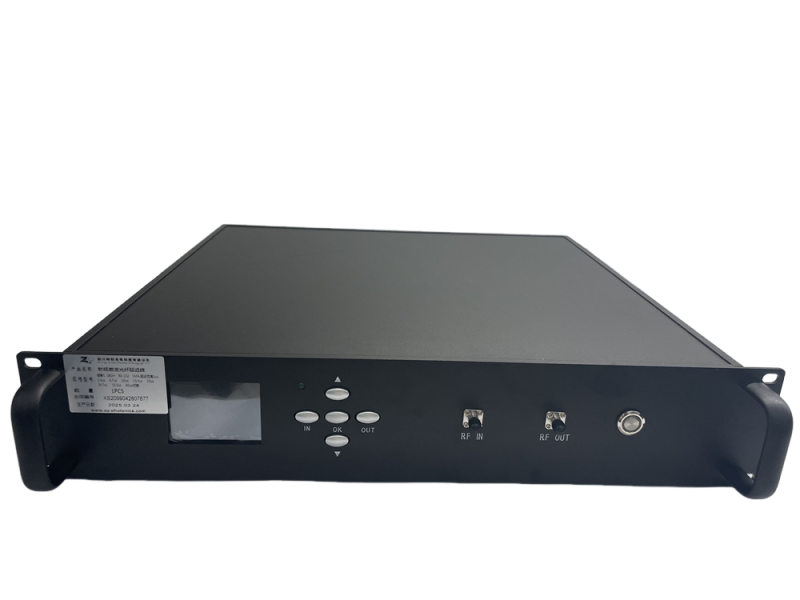

| 封装方式 | 标准2U机箱 |
五、v88体育qcom光电射频微波光纤延迟线0.5GHz~18GHz订购信息
| ZG | 频率范围 | 延迟时间范围 | 延时步进 |
| 0.5~18Ghz | 10nS~300uS | 11/9/7bit程控式 |
