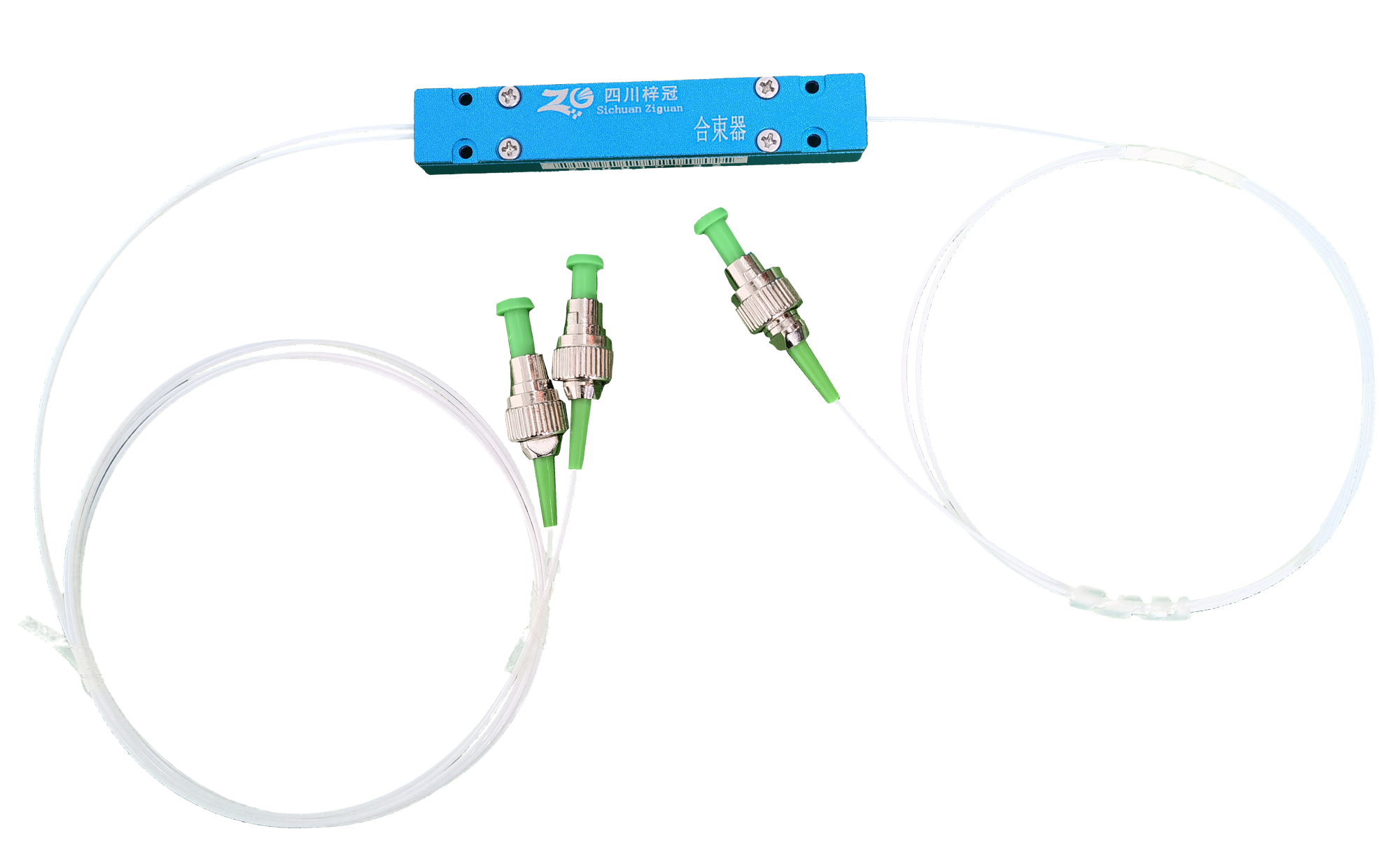

（6+1）x1泵浦合束器
（6+1）x1泵浦合束器具有高泵浦耦合效率、低插入损耗、高承受功率、宽波长范围等特点，应用于高功率光纤激光器、光纤放大器、光学仪器与设备等领域
产品咨询
详细信息

（6+1）x1泵浦合束器

一、（6+1）x1泵浦合束器的定义
（6+1）x1泵浦合束器是一种专门设计用于高功率光纤激光器领域的核心器件。它将6路多模泵浦光和1路信号光合成进入单根双包层光纤，实现泵浦光和信号光在同一根光纤中的高效传输。其中，信号光走纤芯，泵浦光走包层，通过精确的光学设计，确保了泵浦光和信号光的高效耦合与稳定传输。
二、（6+1）x1泵浦合束器的特点
1、高泵浦耦合效率：（6+1）x1泵浦合束器采用先进的光学耦合技术，确保了泵浦光与信号光的高效耦合。这种高效的耦合不仅提高了泵浦光的利用率，还降低了系统的插入损耗，从而提高了整个光纤激光器的效率。
2、低插入损耗：合束器在设计过程中充分考虑了光学元件的损耗问题，通过优化光学结构和选用高质量的光学材料，实现了低插入损耗。这有助于降低整个光纤激光器的功耗，提高系统的稳定性和可靠性。
3、高承受功率：由于采用了特殊的双包层光纤结构，（6+1）x1泵浦合束器能够承受高达300W的单臂输入功率，总功率可达2000瓦左右。这使得合束器在高功率光纤激光器中具有广泛的应用前景。
4、宽波长范围：合束器支持多种泵浦波长和信号波长，覆盖了从可见光到红外光的宽波长范围。这使得合束器能够适用于不同类型的光纤激光器，满足多样化的应用需求。
三、（6+1）x1泵浦合束器机械尺寸

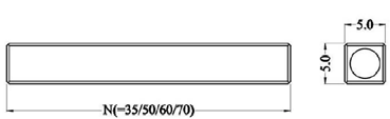

（6+1）x1泵浦合束器机械尺寸1（6+1）x1泵浦合束器尺寸2

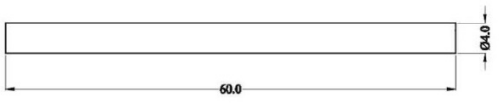

C2: Ø4x60

（6+1）x1泵浦合束器尺寸3（6+1）x1泵浦合束器尺寸4

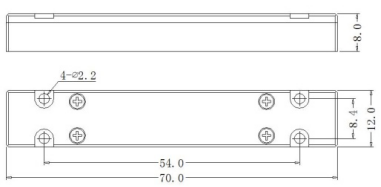

C4: 70x12x8

（6+1）x1泵浦合束器尺寸5（6+1）x1泵浦合束器尺寸6

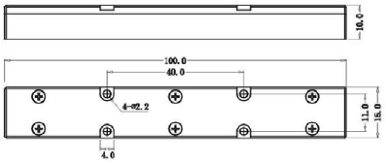

C7: 100x15x10

（6+1）x1泵浦合束器尺寸7（6+1）x1泵浦合束器尺寸8


四、（6+1）x1泵浦合束器性能参数

    参数/试验条件
最小值
典型值
最大值
单位
备注
    信号工作波长

1000
1064
1100
nm

    泵浦工作波长

800

1000
nm

    泵浦光纤
纤芯直径
105

µm
参考光纤编码
包层直径
125


µm

数值孔径
0.15




    信号光纤

HI1060 or 6/125 DCF

参考光纤编码


泵浦效率（%）
信号插入损耗（dB）
功率处理（W，每个端口）
    输出光纤
6/125 DCF
>90（Typ.93）
<0.7（Typ. 0.5）
25
10/125 DCF
>90（Typ.93）
<0.7（Typ. 0.5）
25
12/125 DCF
>90（Typ.93）
<0.7（Typ. 0.5）
25
15/125 DCF
>90（Typ.93）
<0.7（Typ. 0.5）
25
20/125 DCF
>90（Typ.93）
<0.7（Typ. 0.5）
25
20/200 DCF
>90（Typ.97）
<0.7（Typ. 0.5）
50
25/250 DCF
>95（Typ.97）
<0.7（Typ. 0.5）
50
30/250 DCF
>95（Typ.97）
<0.7（Typ. 0.5）
50
20/200 DCF
>95（Typ.97）
<0.7（Typ. 0.5）
50
    ㎡



1.3

    光隔离

20

dB

    尾纤长度

0.8


m
每个端口
    工作环境温度

-5

+70
℃

    工作湿度

5

95%RH
不建议长时间在高湿度环境中使用。
    储存温度

-40

+85
℃

    封装

C1, C2, C4, C7


-Handling power is

different with PKG

v88体育qcom光电（6+1）x1泵浦合束器订购信息

MPC-（6+1）×1-F（B）-泵浦波长/泵浦功率信号波长泵浦光纤/信号光纤输出光纤封装光纤长度

注：F： 正向泵；B： 向后泵送。

泵浦/信号/输出光纤：请参阅光纤类型。

包装：C1、C2、C4、C7

     C1:5W/端口；C2:5W/端口；C4：总功率<150W，C7：总功率>=150W


（6+1）x1泵浦合束器尺寸3（6+1）x1泵浦合束器尺寸4



（6+1）x1泵浦合束器尺寸5（6+1）x1泵浦合束器尺寸6



（6+1）x1泵浦合束器尺寸7（6+1）x1泵浦合束器尺寸8



（6+1）x1泵浦合束器拓展资料
一、（6+1）x1泵浦合束器的工作原理
（6+1）x1泵浦合束器的工作原理基于先进的光学耦合技术。在合束过程中，6路多模泵浦光通过特定的光学元件被引导至双包层光纤的包层中，而1路信号光则直接进入光纤的纤芯。由于包层和纤芯对光的折射率不同，泵浦光和信号光能够在同一根光纤中分别传输，互不干扰。同时，通过精确的光学设计，泵浦光能够高效地激发光纤中的掺杂离子，从而实现信号光的高功率放大。
二、（6+1）x1泵浦合束器的应用范围
1、高功率光纤激光器：（6+1）x1泵浦合束器是高功率光纤激光器的核心器件之一。它能够将多束泵浦光高效地耦合进光纤中，实现信号光的高功率放大。这种激光器在材料加工、医疗、科研等领域具有广泛的应用前景。
2、光纤放大器：在光纤放大器中，（6+1）x1泵浦合束器同样发挥着重要作用。它能够将泵浦光引入光纤放大器中，激发光纤中的掺杂离子，从而实现信号光的放大。这种放大器在光通信、光传感等领域具有广泛的应用价值。
3、光学仪器与设备：（6+1）x1泵浦合束器还可用于各种光学仪器与设备中，如光谱仪、光学测量系统等。在这些应用中，合束器能够提供稳定、可靠的光源，确保仪器与设备的准确性和可靠性。
